5-assige machines

DE JUISTE VIJFASSIGE MACHINE VOOR UW PRODUCTIE

CV5-500-Door-Open

Tekst | Valérie Couplez

Beeld | Mazak

25 augustus 2022 Leestijd 9 minuten

Deel dit artikel

Het aandeel van vijfassers bij de aankoop van nieuwe machines evolueert stilaan naar 50%. Dat hoeft niet te verbazen. Van zodra je een stuk meer dan één keer moet opspannen, bieden deze krachtpatsers al voordelen voor een hogere efficiëntie en nauwkeurigheid. Mazak beschikt intussen over een breed aanbod aan vijfassers, zodat elk bedrijf, of het nu een kennismaking met vijfassig simultaan verspanen is of niet, een machine op maat van zijn noden kan vinden. We stellen ze graag even voor.

De CV5-500 heeft het label instapmodel mee gekregen. Dat dankt hij vooral aan zijn scherpe prijs, want onder zijn ‘carrosserie’ schuilt dezelfde kwaliteit die u van Mazak gewoon bent.

De CV5-500 heeft het label instapmodel meegekregen. Dat dankt hij vooral aan zijn scherpe prijs, want onder zijn ‘carrosserie’ schuilt dezelfde kwaliteit die u van Mazak gewoon bent. Portaalframe voor maximale stabiliteit en stijfheid, dubbel ondersteunde tafel, temperatuursensoren voor een perfecte controle over de precisie, koeling van de direct aangedreven spindel…: de lijst van features die bijdragen aan zijn performance gaat wel nog even door. Zoals het elke vijfasser betaamt, heeft Mazak tevens alle mogelijkheden voorzien voor automatisering. Zo kan de belading bijvoorbeeld langs de zijdeur gebeuren.

Nog even zijn specs op een rijtje:

  • – Toerental: 12.000 of 18.000
  • – Freesspindel: 18,5/11 kW of 15/11 kW
  • – X-, Y-, Z-as: 750 mm x 450 mm x 470 mm
  • – B-, C-as: 220° en 360°
  • – Tafeldiameter: 500 mm
  • – Maximale diameter werkstuk: 500 mm x 320 mm
  • – Maximaal laadvermogen: 200 kg

Variaxis C-600

De Variaxis C-600, een stevig gebouwd vijfassig bewerkingscentrum, is reeds uitgerust met de nieuwe AI sturing. De programmatie kan daardoor in een oogwenk gebeuren.

De tweede in de rij is de Variaxis C-600, een stevig gebouwd vijfassig bewerkingscentrum dat gebruikers maximaal toegevoegde waarde en bedieningsgemak biedt. Deze vijfasser is reeds uitgerust met de nieuwe AI sturing. De programmatie kan daardoor in een oogwenk gebeuren. De gebruiker hoeft enkel de STEP-file in te laden, de 3D-assist in de sturing doet de rest. Hierdoor kan er tot 30% tijdswinst geboekt worden. Ook standaard voorzien in de sturing: trochoïdaal frezen. Deze vijfasser van Mazak blinkt uit in veelzijdigheid. Gebruikers kunnen hem naar eigen wens configureren dankzij een breed scala aan optionele apparatuur en flexibele automatiseringsoplossingen.

Nog even zijn specs op een rijtje:

  • – Toerental: 12.000, 15.000, 18.000 of 20.000
  • – Freesspindel: 11, 46, 30 of 42 kW
  • – X-, Y-, Z-as: 650 mm x 550 mm x 530 mm
  • – B-, C-as: 30° of 360°
  • – Tafeldiameter: 600 mm x 500 mm
  • – Maximale diameter werkstuk:
    730 mm x 450 mm
  • – Maximaal laadvermogen: 500 kg

Variaxis i serie

Opvallend aan de Variaxis i serie is de grote Y-as, de grootste in zijn klasse, die deze vijfasser samen met zijn snelheid en nauwkeurigheid tot een zeer aantrekkelijke optie maken voor veel metaalbewerkers.

Bij de Variaxis i serie springt in eerste instantie het gietijzeren frame in portaaluitvoering in het oog; dat zorgt voor een hoge stabiliteit. De gekoelde kogelomschroeven en temperatuursensoren in combinatie met de stijve tafel met ‘roller gear cam’ die de omkeerspeling verwijderen, dragen dan weer bij tot een hoge nauwkeurigheid. Opvallend is ook de grote Y-as, de grootste in zijn klasse, die hem samen met zijn snelheid en nauwkeurigheid tot een zeer aantrekkelijke optie maken voor veel metaalbewerkers. De geïntegreerde intelligente functies staan garant voor een eenvoudige bediening en optimale efficiëntie.

Nog even zijn specs op een rijtje:

  • – Toerental: 10.000, 12.000 of 18.000
  • – Freesspindel: 22, 30 of 37 kW
  • – X-, Y-, Z-as: 350 mm x 550 mm x 510 mm tot 1.200 mm x 1.385 mm x 900 mm
  • – B-, C-as: -120° of -150° en 360°
  • – Tafeldiameter: 500 mm x 400 mm
    tot 1.050 mm
  • – Maximale diameter werkstuk:
    500 mm x 350 mm tot 1.000 mm x 415 mm
  • – Maximaal laadvermogen: 300 tot 2.000 kg

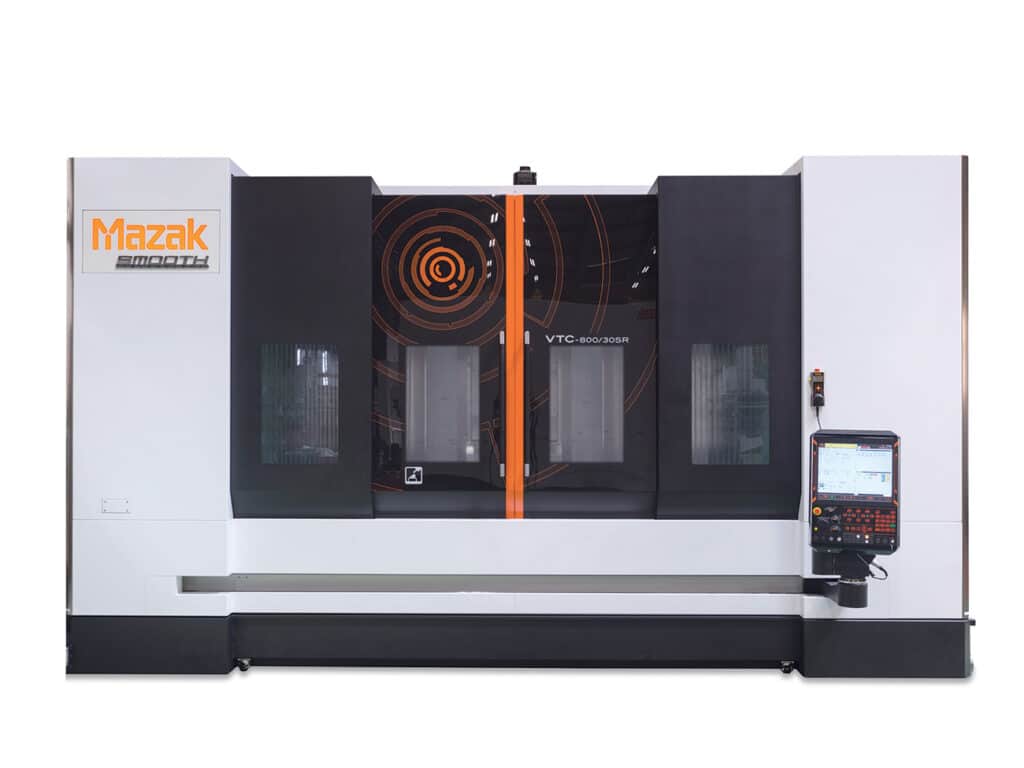

VTC 800 serie

De verticale bewerkingscentra met beweegbare kolom uit de VTC 800 reeks zijn ontworpen om tegemoet te komen aan de noden van hedendaagse productie. Performance, flexibiliteit en nauwkeurigheid zijn hier de belangrijkste aandachtspunten. Mag het een maatje meer zijn? Dan heeft Mazak nog de VORTEX i-V/e-V serie in petto. Een machine die ondanks haar formaat opvalt door een zeer hoge nauwkeurigheid en stabiliteit.

De verticale bewerkingscentra met beweegbare kolom uit de VTC 800 reeks zijn ontworpen om tegemoet te komen aan de noden van hedendaagse productie. Performance, flexibiliteit en nauwkeurigheid zijn hier de belangrijkste aandachtspunten. De flexibele configuratie van de VTC-800 kan middellange tot lange componenten bewerken. De plaatsing van een tussenscherm kan optioneel het spilrendement nog verder verhogen. De series is tevens uitrustbaar met zijtafels om de X-as te vergroten.

Nog even de specs op een rijtje:

  • – Toerental: 18.000
  • – Freesspindel: 35 kW
  • – X-, Y-, Z-as: 2.000 mm x 800 mm x 720 mm of
    3.000 mm x 820 mm x 720 mm
  • – B-, C-as: 110° en 360°
  • – Tafeldiameter: 500 mm of 1.000 mm
  • – Tafel: 2.500 mm x 820 mm of 3.500 mm x 820 mm
  • – Gereedschappen: 30/48/84/125 of 155
  • – Maximaal laadvermogen: 1.500 of 2.500 kg

VORTEX i-V/e-V serie

De verticale bewerkingscentra met beweegbare kolom uit de VTC 800 reeks zijn ontworpen om tegemoet te komen aan de noden van hedendaagse productie. Performance, flexibiliteit en nauwkeurigheid zijn hier de belangrijkste aandachtspunten. Mag het een maatje meer zijn? Dan heeft Mazak nog de VORTEX i-V/e-V serie in petto. Een machine die ondanks haar formaat opvalt door een zeer hoge nauwkeurigheid en stabiliteit.

Mag het een maatje meer zijn? Dan heeft Mazak nog de VORTEX i-V/e-V serie in petto. Een machine die ondanks haar formaat opvalt door een zeer hoge nauwkeurigheid en stabiliteit. Daar zit de machineconstructie in combinatie met de dubbel gescharnierde freeskop en de temperatuurcompensatie voor iets tussen. Dankzij de horizontale opstelling krijgt u als gebruiker veel vrijheid rond het werkstuk.

Nog even de specs op een rijtje:

  • – Toerental: 5.000 of 10.000
  • – Freesspindel: 37 kW
  • – X-, Y-, Z-as: 1.425 mm x 1.050 mm x 1.050 mm tot 2.315 mm x 1.600 mm x 1.345 mm
  • – B-, C-as: -30 – + 120° en 360°
  • – Tafeldiameter: 630 mm x 800 mm tot 10.000 mm
  • – Maximale diameter werkstuk: 1.050 mm x 1.000 mm tot 2.300 mm x 1.669 mm
  • – Maximaal laadvermogen: 1.500 tot 7.000 kg
