Lassymbolen eenvoudig uitgelegd

Schermafbeelding-2022-10-27-om-11.24.23-kopiëren

27 oktober 2022 Leestijd 3 minuten

Deel dit artikel

WAARVOOR DIENEN LASSYMBOLEN?

Lassymbolen dienen om technische aspecten van de laswerken te communiceren van de ontwerpers naar de werkvloer, zodat lassers en toezichthouders/inspecteurs weten wat er verwacht wordt. Op deze manier is men zeker dat het eindproduct aan de ontwerpcriteria voldoet.

Natuurlijk is het belangrijk dat tekenaars de juiste symbolen gebruiken en het personeel op de werkvloer ze correct interpreteert. Een goede training is dus cruciaal. Anders gebeuren er kostbare fouten.

SYMBOLEN VOLGENS DE NEN EN 22553 NORM

In ons land gebruiken we doorgaans de Europese norm voor lassymbolen (NEN EN 22553). Dankzij deze internationale standaard wordt het makkelijker om laswerken tussen afdelingen en bedrijven te delen, zelfs als die in andere landen gelegen zijn.

Meer info over de NEN EN 22553 norm vind je op nen.nl

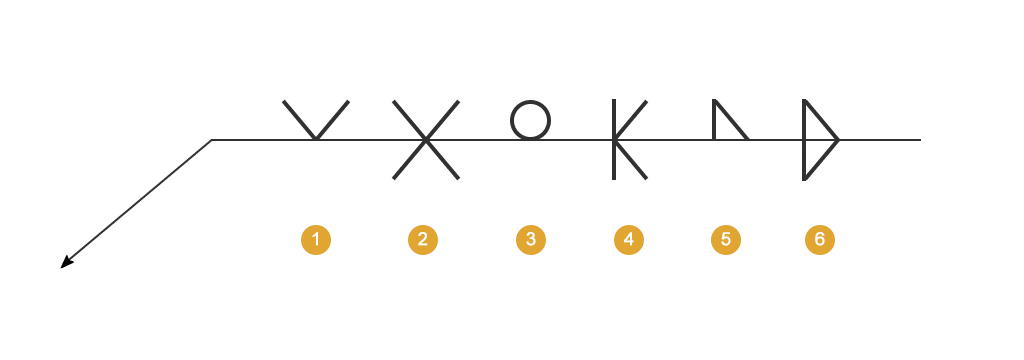

PIJLEN

Meestal voegt de ontwerper lassymbolen toe aan de pijllijn bij meer complexe verbindingen. Hieronder vind je enkele voorbeelden:
1.    V-naad
2.    X-naad
3.    Puntlas
4.    K-naad
5.    Hoeklas
6.    Dubbele hoeklas

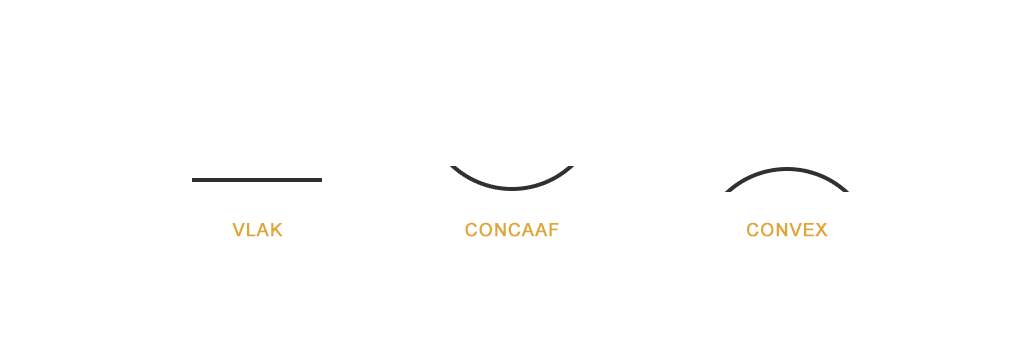

SYMBOLEN VOOR DE VORM VAN HET LASOPPERVLAK

Bovenstaande lassymbolen kunnen aangevuld worden met extra aanduidingen om de vorm van het oppervlak te verduidelijken. Die kan vlak, convex (bol) of concaaf (hol) zijn.

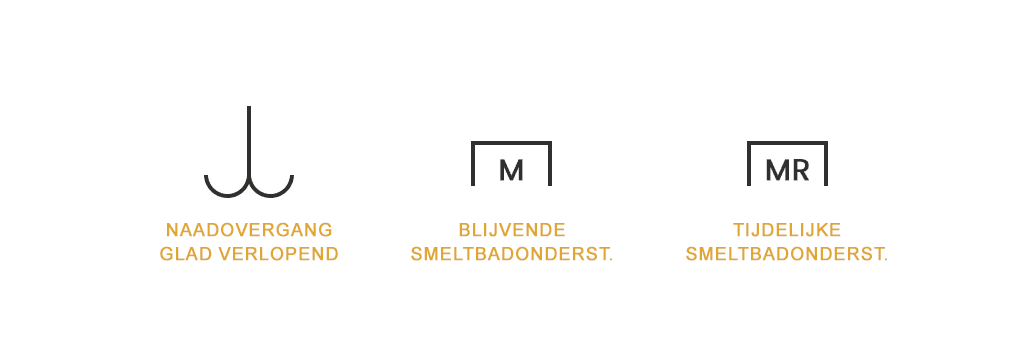

SYMBOLEN VOOR DE LASNAADUITVOERING

Verder hebben we nog symbolen voor de lasnaaduitvoering:

  1. Naadovergang, glad verlopend
  2. Blijvende smeltbadondersteuning (M)
  3. Tijdelijke smeltbadondersteuning (MR)

MATEN

Om zeker te zijn dat de juiste grootte van de las wordt toegepast, is het gebruikelijk om links of rechts van het symbool extra informatie toe te voegen. Denk bijvoorbeeld aan de gewenste nominale keelhoogte of beenlengte.

DIT VIND JE ZEKER OOK INTERESSANT!

In een vorig artikel leggen we uit welke soorten laskanten je kan creëren van een vlakke plaat.  De verschillende methoden zorgen voor een sterkere constructie én een kostenbesparing. Lees hier het volledige artikel
