Maatwerk met de MAGNUM-demper van ACE: industriële stootdempers in de automatisering

Lees het gehele artikel

ACE heeft de zes productseries van de hoogwaardige industriële MAGNUM-stootdempers de afgelopen jaren doorontwikkeld tot maatwerkoplossingen voor klantspecifieke toepassingen. Om een antwoord te kunnen geven op de steeds hogere eisen uit de automatisering zet de dempingsspecialist in op de combinatie van een eigen modulair systeem, slimme simulatiesoftware en technische expertise die in zes decennia is opgebouwd.

Dwarsdoorsnede van een MAGNUM-demper

Door vooraf berekende specificaties, zoals het verkorten van de slaglengte en optimalisatie van de boringen en de terugstroming van de olie, zijn toepassingen gerealiseerd met botssnelheden van 30 m/s en energie-opnames die tot 250 procent hoger liggen dan bij standaarddempers. Bij standaarddempers liggen deze waarden tussen de 170 en 6.780 Nm per slag en 0,02 tot 5 m per seconde. Ze vormen een referentieklasse bij de middelgrote industriële stootdempers en zijn verkrijgbaar in de draadafmetingen M33x1,5 tot M64x2.

Het modulaire systeem van ACE bestaat uit industriële stootdempers voor een breed scala aan toepassingen. Voor toepassingen in extreme omstandigheden biedt ACE verschillende oliën en dichtingen, die geschikt zijn voor gebruik tussen -50 °C en 150 °C. Er zijn eveneens dempervarianten verkrijgbaar voor gebruik in cleanrooms. Daarnaast levert ACE stootdempers met diverse soorten olie die bijvoorbeeld geschikt zijn voor toepassingen in de levensmiddelenindustrie. Roestvast stalen varianten van de MAGNUM-dempers worden toegepast in agressieve omgevingen of op plaatsen waar uiterlijk en uitstraling belangrijk zijn.

Speciale toebehoren zoals geleidingspennen breiden het spectrum van toepassingen nog verder uit. Zij maken een belasting tot een botshoek van 25 graden mogelijk – met dezelfde levensduur. Speciale PU-koppen zorgen voor extra geluidsisolatie.

Weergave van het verloop van de geoptimaliseerde druk op de geleiding van de gewenste stootdemper van ACE met diameter

Engineers profiteren ook bij kleine en veiligheidsstootdempers van de genoemde voordelen. Dankzij het unieke modulaire systeem in combinatie met simulatiesoftware en de expertise van de engineers kan ACE met ieder ontwerp zorgen voor maatwerk in de automatisering. Zo kunnen hoogwaardige industriële stootdempers een bijdrage leveren aan maatwerkoplossingen.

INNOVACE 2021: Studentenaward van ACE Stoßdämpfer GmbH

Lees het gehele artikel

Ook dit jaar reikt ACE Stoßdämpfer GmbH weer de studentenaward INNOVACE uit. Sinds 1 mei kunnen studenten van (technische) universiteiten en hogescholen uit binnen- en buitenland vanuit opleidingen als werktuigbouwkunde, constructie, mechatronica en elektrotechniek zich aanmelden. Nadat INNOVACE 2020 door de coronapandemie kwam te vervallen, staat de wedstrijd in 2021 volledig in het teken van duurzaamheid. Individuele studenten of studententeams worden samen met hun begeleidend docent opgeroepen om een ontwerp te maken rondom het thema Energy Harvesting in de dempingstechniek. Dit moet worden ingeleverd inclusief technisch bewijs voor de functionaliteit en haalbaarheid ervan. De deadline voor inzending is 30 september 2021. De prijsuitreiking vindt in november 2021 plaats.

In de ontwerpen moeten producten uit het portfolio van STABILUS GmbH centraal staan, waartoe ook ACE Stoßdämpfer uit het Duitse Langenfeld behoort. Tot het assortiment van machineonderdelen behoren talloze oplossingen op het gebied van dempingstechniek, snelheidsregeling en vibratietechniek. In veel gevallen worden componenten gebruikt die kinetische energie in thermische energie omzetten. Deze zijn meestal gevuld met hydraulische olie of stikstof. Tot nu toe wordt de energie die tijdens het dempen en bij de beweging van de zuigerstang vrijkomt, niet gebruikt. Daarom wordt nu tijdens INNOVACE 2021 gezocht naar mogelijkheden om deze energie nuttig in te zetten. Het is bijvoorbeeld denkbaar om met de energie uit de dempingscomponent sensoren of communicatiecomponenten te laten opereren, waardoor geen externe voeding meer nodig is.

Net als bij de voorgaande edities van INNOVACE kan de student of het studententeam dat het beste ontwerp inlevert, een bedrag van €5.000,- winnen. Daarnaast ontvangt de begeleidende leerstoel of opleiding een bedrag van €2.000,-. Voor enkele prijswinnaars vormde de award bovendien een springplank naar de eerste baan.

Meer informatie over de precieze eisen en de technische voorwaarden is op de homepage van ACE Stoßdämpfer te vinden:
https://www.ace-ace.nl/nl/bedrijf/ace-awards/innovace-2021.html.

De studenten en studententeams dienen zich via innovace@ace-int.eu aan te melden en indien voorhanden de begeleidende hoogleraar of docent te noemen. Op 17 mei om 15.00 uur vindt er een online meeting plaats, waar belangstellenden vragen kunnen stellen. Geïnteresseerden dienen zich hiervoor uiterlijk 13 mei aan te melden via innovace@ace-int.eu. Contactpersoon bij ACE is Toni Riediger, bereikbaar via bovenstaand e-mailadres of via +49 170 2290 989. Beschermheer van de wedstrijd is dit jaar Vice President en Head of STABILUS Industrial, Jürgen Roland.

Test glansrijk doorstaan: industriële stootdempers op maat van ACE beschermen jachten

naamloos-1-kopieren
Lees het gehele artikel

Het is vanzelfsprekend om jachten zo goed mogelijk te beschermen. Om de veiligheid en een onberispelijk uiterlijk op de lange termijn te kunnen waarborgen, bracht het Duitse bedrijf multiplex GmbH verbeteringen aan in zijn kwalitatief hoogwaardige multifenders. Hiervoor werd ACE Stoßdämpfer GmbH aan boord gehaald. De Duitse dempingsspecialist leverde op maat gemaakte MAGNUM industriële stootdempers van roestvrijstaal die in de multifender werden geïntegreerd.

Het in Bremen gevestigde multiplex GmbH produceert hoogwaardige producten voor megajachten, uiteenlopend van schaduwdoeken en trapsystemen tot fenders. Deze zorgen ervoor dat jachten botsingen met andere boten of steigers ongeschonden doorstaan. Fenders zijn op jachten aangebracht op plekken die gevoelig zijn voor stoten en botsingen. Ze zorgen voor een optimale demping van de verticale en horizontale bewegingen en de daaruit voortvloeiende krachten, bijvoorbeeld wanneer passagiers van en aan boord gaan. Al jarenlang zorgden industriële stootdempers van ACE in de fenders van multiplex in deze situaties voor betrouwbare bescherming. In een volgende samenwerkingsfase werden ze vervangen door soortgelijk werkende roestvrijstalen versies.

Roestvrijstalen stootdempers laten fenders niet alleen visueel schitteren

De uitgangspunten van ACE en multiplex lijken sterk op elkaar: oplossingen moeten niet alleen overtuigen door hun functie, maar ook visueel. Daarom voert het bedrijf uit Langenfeld een groot aantal kleine en industriële schokdempers in roestvrijstalen uitvoering in zijn assortiment. Deze worden gebruikt wanneer de dempers en hun afdichtingen moeten worden beschermd tegen agressieve vloeistoffen, zoals zout water, of wanneer ze worden gebruikt in omgevingen waar ze ook moeten voldoen aan esthetische eisen. In het hier beschreven geval ging in eerste instantie de voorkeur uit naar industriële stalen stootdempers, omdat deze onzichtbaar binnen in de multifender waren geïnstalleerd, beschermd tegen het water. In de loop der tijd bleek het water er echter toch in te slagen om door te dringen tot de binnenkant van de fender. Dit had weliswaar geen gevolgen voor de functionaliteit, maar wel voor het uiterlijk. De coating van de stalen industriële schokdempers uit de MAGNUM-reeks van ACE verkleurde namelijk na verloop van tijd. Dit leidde tot bruinachtige kleursporen op de buitenkant van de fender. ACE en multiplex gingen op zoek naar een oplossing voor dit probleem.

Tevredenheid over nieuwe industriële stootdempers

In tegenstelling tot vele andere kleine en industriële stootdempers uit het uitgebreide portfolio van ACE, waren de door multiplex eerder bestelde MAGNUM-types nog niet beschikbaar in roestvrijstaal. De dempingsspecialist produceerde vervolgens speciaal voor multiplex het type ML3350EUM-14202 in roestvrijstaal. En omdat dit type een instelbaar model is, moest niet alleen de behuizing in V4A worden ontwikkeld, maar ook de bodem en de stelschroef.

Aan de eisen van de dempingsoplossingen veranderde niets, dus een nieuwe berekening was niet nodig. Net als hun voorgangers zijn de roestvrijstalen versies in staat om 340 Nm per slag te absorberen. Ontworpen voor industriële toepassingen maakt dit een energieabsorptie tot 85.000 Nm per uur mogelijk. Belangrijker voor maritiem gebruik is de toegestane massa. De toegestane massa bij dit model bedraagt maximaal 80.000 kg en is zelfs wanneer schepen aanleggen groot genoeg. Er zijn zelfs verstelbare MAGNUM-dempers verkrijgbaar die tot 500.000 kg kunnen absorberen of, als het gewicht duidelijk lager is, al ideaal zijn voor massa’s vanaf 9 kg.

De machineonderdelen zijn uitgerust met een uitstekende afdichtingstechniek en een gehard geleidingslager en bieden een breed scala aan accessoires, zoals PU-koppen voor geluidsreductie, zwenkflenzen en geleidingspennen. De geleidingspennen zijn nuttig bij te hoge radiale krachten. Het nieuwe complete pakket multifenders van multiplex met geïntegreerde MAGNUM-dempers is eenvoudig te installeren en werkt naar volle tevredenheid van alle betrokken partijen. Sinds de overstap naar roestvrijstaal zijn er geen kleursporen meer zichtbaar.


Technische achtergrond

Industriële stootdempers van de MAGNUM-serie van ACE: ongeëvenaard in ontwerp en formaat

Het geheim achter het succes van deze dempers zit aan de binnenkant. Want of het nu gaat om de zelfinstellende of instelbare types, of ze nu van staal of roestvrijstaal zijn, de onderdelen van deze serie zijn voorzien van de nieuwste dempingstechnologie. Uitgerust met een gehard geleidingslager en een geïntegreerde vaste aanslag hebben ze een lange levensduur, zelfs onder de moeilijkste omstandigheden. De roestvrijstalen types zijn niet alleen geschikt voor maritieme toepassingen, maar ook voor de levensmiddelenindustrie, omdat ze in de fabriek worden gevuld met speciale olie die voldoet aan de eisen (NSF-H1) voor deze sector. Een belangrijk bijkomend voordeel voor ontwerpers is hun hoge energieabsorptievermogen en het compacte formaat. Bovendien biedt ACE Stoßdämpfer GmbH een breed assortiment aan stalen en roestvrijstalen versies met schroefdraad in de maten M33, M45 en M64. Meer informatie is te vinden op https://www.ace-ace.nl/nl/producten/dempingstechniek/industriestootdempers.html

Specialisten in noodstops: visco-elastische stootdempers van ACE

Lees het gehele artikel

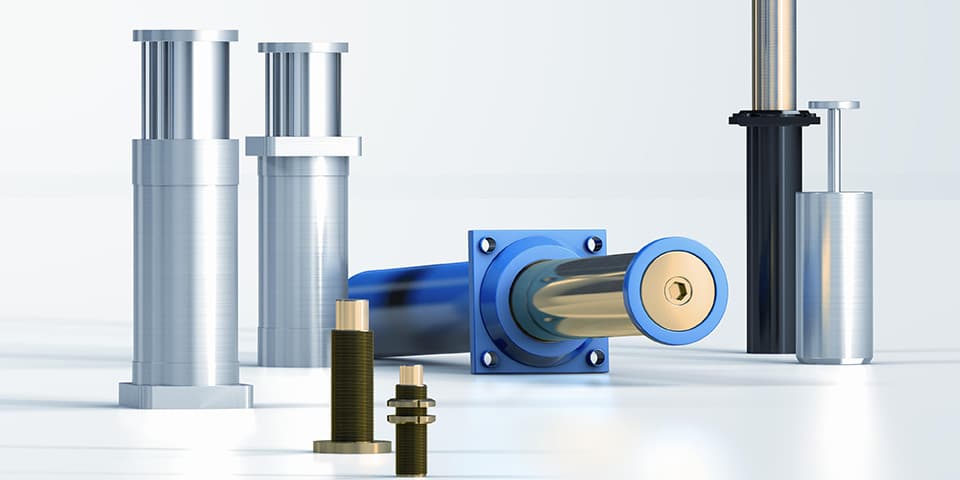

ACE Stoßdämpfer GmbH introduceert visco-elastische stootdempers en breidt daarmee zijn assortiment aan veiligheidsproducten uit. Het bedrijf uit het Duitse Langenfeld biedt engineers en gebruikers in de zware industrie (staalfabrieken, railtransport, kraanbouw, sluizen, windmolens, etc.) duurzame oplossingen voor uiteenlopende noodstoptoepassingen.

Met 0,1 kJ/slag tot 1.000 kJ/slag kunnen de visco-elastische stootdempers van ACE een zeer brede hoeveelheid energie opnemen. Bovendien hebben de stootdempers van ACE, met name waar het gaat om de opname van grote hoeveelheden energie, grote voordelen ten opzichte van andere noodstop-oplossingen. Ondanks deze enorme hoeveelheid te absorberen energie hebben de stootdempers een relatief kleine slaglengte van 12 mm tot 1.300 mm. Daarmee past de stootdemper goed in de serie moderne componenten van ACE, die niet alleen hoogwaardig en functioneel zijn, maar ook een compacte afmeting hebben.

De nieuwe stootdempers zijn ontworpen volgens het principe van hydrostatische compressie van elastomeren. Daardoor worden de functies van een stootdemper met die van een retourveer gecombineerd. De voordelen van deze productserie zijn compactheid, zeer betrouwbare en jarenlange demping, hoge dempingscoëfficiënten en bestendigheid tegen temperatuurschommelingen.

De machineonderdelen zijn niet alleen leverbaar in stalen, maar ook in roestvrijstalen uitvoering. Zo zijn ze ook bruikbaar voor toepassingen in de openlucht en zijn ze bestand tegen sterke weersinvloeden en corrosie door zout water. Na de relatief eenvoudige montage, ook in reeds bestaande constructies, zorgen de stootdempers voor rust en de perfecte bescherming. Dankzij de jarenlange ervaring in de dempingstechniek en de compacte afmetingen van deze speciale serie dempers kan ACE bovendien ook maatwerkoplossingen bieden.

Nieuw bij ACE: online calculatietool voor trillingsdemping

Lees het gehele artikel

ACE Stoßdämpfer GmbH, producent van onder andere stootdempers en trillingsoplossingen uit het Duitse Langenfeld, zet een nieuwe stap op weg naar verdere digitalisering: op de website www.ace-ace.de kunnen engineers nu 24 uur per dag dempingsoplossingen op maat berekenen en bestellen. Met een nieuwe, intuïtief te bedienen calculatietool zorgt ACE voor een optimale visualisatie van de meest uiteenlopende toepassingen. Via https://www.ace-ace.de/de/berechnungen/schwingungsdaempfung.html kunnen gebruikers meer dan tweederde van de meest voorkomende gevallen zelfstandig berekenen. Met deze tool breidt ACE zijn aanbod van online berekeningsprogramma’s op het gebied van dempingstechniek, snelheidsregulering, trillingsdemping en veiligheidsproducten uit.

Na de invoer van een paar kerndata berekent het programma direct het massazwaartepunt van de machine en daarmee de individuele belasting per machinevoet, waarbij alle mogelijke oplossingen getoond worden. Robuuste machinevoeten, conuslagers voor voertuigcabines of vibratie-isolerende cup mounts: de innovatieve tool bepaalt binnen een paar seconden welke trillingsdemper van ACE het meest geschikt is. Uniek in deze branche is de volledig grafisch weergegeven gebruikersinterface die de trillingsdempers geplaatst onder de machine laat zien. Als interface voor de bepaling van de stoorfrequentie kan de door ACE ontwikkelde gratis app VibroChecker in combinatie met het nieuwe programma worden gebruikt, net als een filter waarmee kan worden bepaald of alleen afscheur zekere of standaardproducten berekend moeten worden.

Calculatietool

“De nieuwe calculatietool voor trillingsdemping is een aanvulling op de andere online sizingtools van ACE en breidt ons aanbod van zogeheten ‘self selection services’ met een belangrijke component uit“, vertelt André Weßling, hoofd marketing en bij ACE conceptioneel verantwoordelijk voor de ontwikkeling van de calculatie- en shoptools. Langs deze weg kunnen klanten hun maatwerkproducten nu meteen bestellen. In de meeste gevallen kunnen de producten binnen 24 uur verzonden worden. Natuurlijk kunnen klanten naar wens nog steeds gebruik maken van persoonlijk advies en hulp bij de berekening en bestelling van ACE producten.
